C# Parallel Programming:#1 Task Parallel Library (TPL)

2021-04-01 • 15 min read

微軟從 C# 4.0 後為了 Parallel Programming 加入了工作平行程式庫 Task Parallel Library(TPL),其主要指的是 System.ThreadingSystem.Threading.Tasks 中的一組 API,目的是要簡化使用 parallelism 的處理流程。在這章會先簡單的介紹電腦其作業系統 Operating System (OS)對於 multitasking 的影響,以及說明 TPL 提供的三種不同 class: ThreadBackgroundWorkerThreadPool 如何使用在 multithreading。

OS 與 Multitasking

Multitasking指的是電腦能夠在同一時間執行一個以上的 process 的能力,能夠執行的數量取決於處理器的核心數,單核處理器只能在同一時間處理一個 task,這裡先稍微解釋一下何謂 task:

  • Task: 通常這個詞被用於 scheduling 當中,它代表 OS scheduling 中的 processes 與 threads。

所以若有一個雙核處理器,它就能同時間去處理兩個 task,以此類推,通常我們看到 CPU 所執行的程式數量遠大於我們看到的核心數,這些其實是取決於 CPU 的 scheduling algorithms,它會不斷地在不同的 scheduling 中切換。有關於 cpu scheduling 的議題可以參考https://www.studytonight.com/operating-system/cpu-scheduling

Hyper Threading

Hyper-Threading(HT)是 Intel 開發的一項技術,在 2002 年時,公開於 Xeon 處理器中,其目的是為了提升平行運算的能力,它能夠使處理器中的每個 core 從原本只能執行一個 task 提升到兩個,若處理器支援 HT,那麼我們就可以進到 BIOS 去啟用它:

  • 單一單核處理器: 同時間只能處理一個 task。
  • 單一單核處理器並且啟用 HT: 同時間能處理兩個 task。
  • 單一雙核處理器: 同時間能處理兩個 task。
  • 單一雙核處理器並且啟用 HT: 同時間能處理四個 task。
  • 單一四核處理器: 同時間能處理四個 task。
  • 單一四核處理器並且啟用 HT: 同時間能處理八個 task。

可以在https://www.wepc.com/news/intel-new-list-hyper-threaded-cpu-leak/ 查看你的處理器是否有支援 HT。

Flynn's taxonomy

費林分類法(Flynn's taxonomy)於 1966 年由Michael J.Flynn提出,它將高效計算機根據指令流(instruction stream)與資料流(data stream)的相對關係分類為四種,說明這四種前先來解釋指令流與資料流這兩個名詞在這裡的意義:

  • 指令流(information stream): 一些指令從 memory 被讀取之後送往 CPU 稱為指令流。
  • 資料流(data stream): 在 memory 與 CPU 之前進行一些運算元(operand,+、-、*、/ 、變數等...)的操作稱為資料流。

csharp-multithreading-1

Information Stream and Data Stream

接著來看看這四種分類方式:

  • Single Instruction, Single Data (SISD): 在此架構下只有單一控制單元(control unit)從 memory 獲取單一指令流,所以同一時間只能執行一個指令,所有單核處理器的電腦都是基於此架構。
  • Single Instruction, Multiple Data (SIMD): 在此架構會有單一指令流與多個資料流,此單一指令流會平行的被執行於多個資料流上,指令流會被有順序的執行,所以這類電腦會有如 pipeline 的機制。
  • Multiple Instructions, Single Data (MISD): 在此架構會有多個指令流與單個資料流,此架構通常比較少見,通常運用於一些有容錯(fault tolerance)的系統上,當系統的某些組件損壞時,它依舊可以正常運行,例如太空梭上的電腦。
  • Multiple Instructions, Multiple Data (MIMD): 在此架構會有多個指令流與多個資料流,處理器上的每個核能夠各自執行不同的指令流與資料流,現今多數的電腦都是在此架構上。

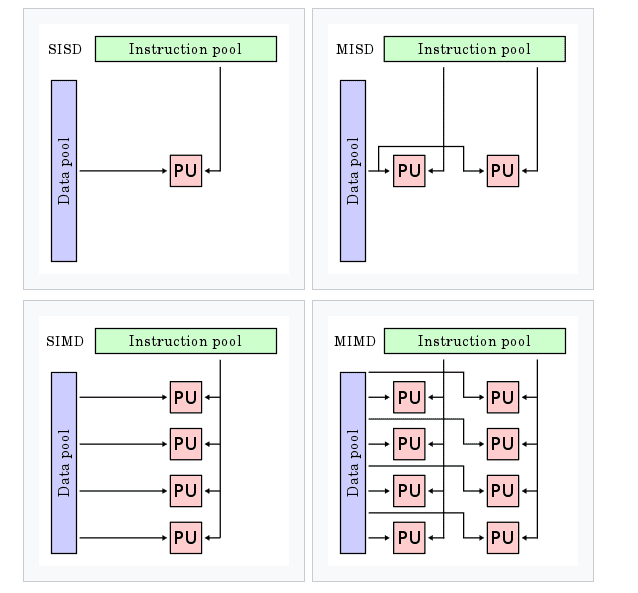

csharp-multithreading-2

Flynn's taxonomy

Program, Process 與 Thread

由於這三個名詞在某些程度上容易造成混淆,所以在這裡先稍微解釋一下:

  • Program(程序): 指那些還未被執行的程式碼,當被執行時就會產生一個 process,所以當這個程式被執行多次就會產生多個 process。
  • Process(進程): 指那些已被載入到 memory 的程式碼,等著被 CPU 執行的 program,若我們打開活動監視器(工作管理員)可以看到每個 process 都會有各自的 PID。
  • Thread(執行緒): Process 是 thread 的容器,最常聽到的比喻就是工廠(process)與工人(thread),一個 process 底下有許多的 thread,每個 thread 負責各自的工作,但也會有與其他 thread 一起工作的時候(concurrency)。

在 Windows application 中,像是 Windows Forms(WinForms)或者 Windows Presentation Foundation(WPF)都會有一個專門管理 UI 與一些互動事件的 thread,我們稱此為 UI thread 或者 foreground thread(前景執行緒),有 foreground thread 想當然也會有 background thread(背景執行緒),我們來看看這兩個的差異:

  • Foreground thread(前景執行緒): 與 application 的生命週期有關,只要有任何一個 foreground thread 存在,那麼這個 application 就會一直持續運作,直到所有 foreground thread 被結束。
  • Background thread(背景執行緒): 與 application 的生命週期無關,當 application 被關閉(意味著所有 foreground 也都結束工作了),所有 background thread 也會跟著一起結束。

COM 與 Apartment

Component Object Model(COM)是一種定義二進位互動性的標準,以建立在執行期間可互動的軟體程式庫,此標準並不局限於 Windows 上,只是 Microsoft 的許多產品與技術都建立在 COM 之上,實作 COM 的語言沒有侷限,代表我們可以在例如 C++或者.NEW Framework 中實現它,但為什麼會在這提到這個呢,這跟後面要講的 apartment 與 thread 有關,詳細的介紹可以參考官網COM的介紹。

Apartment是 COM objects 的容器,每一種 COM object 只會存留在一個 apartment 當中,一個 apartment 可能不只包含一個 COM object,它有兩種類型:

  • Single-Threaded Apartment(STA): 此 apartment 只有會有一個 thread,其中的 COM objects 只能被此單一 thread 訪問。
  • Multi-Threaded Apartment(MTA): 此 apartment 可以有多個 thread,其中的 COM objects 能被所有屬於此 apartment 的 thread 訪問。

整理一下上面的關係:

  1. 每個 Process 可以有多個 threads, 可以是 foreground thread 或 background thread。
  2. 每個 apartment 都有屬於它的 thread(s),可以是 STA 或 MTA。
  3. 每個 Process 可以多個 STA 但只能有一個 MTA。
  4. COM objects 被建立於 apartments 當中,每一個 COM object 只會存在於一個 apartment,apartment 之間不能互相分享。
using System;
using System.Windows.Forms;

namespace STA
{
    static class Program
    {
        /// <summary>
        /// The main entry point for the application.
        /// </summary>
        [STAThread]
        static void Main()
        {
            Application.EnableVisualStyles();
            Application.SetCompatibleTextRenderingDefault(false);
            Application.Run(new Form1());
        }
    }
}

Multithreading

無論是 desktop application 或者 web application 都可以使用多個 thread,使用的上限取決於硬體的能力,而 thread 本身也有先後執行的概念, System.Threading.ThreadPriority可以讓我們設置該 thread 的優先度:

  • Highest
  • AboveNormal
  • Normal(default)
  • BelowNormal
  • Lowest

不同的 OS 都有自己的 thread scheduling algorithm,但大體上遵循如下:

  1. 找到權重最高的 thread,優先將其排進 schedule 當中。
  2. 如果有多個最高權重的 thread,則當該 thread 被執行就排進 schedule。
  3. 當高權重的 thread 完成執行的動作,就輪到次高權重的 thread 執行。
  4. 如果有新的高權重 thread 加進去 schedule 當中,則權重較低的 thread 會被往後推遲。

除此之外還會牽扯到 context switch 與 concurrency 的議題,這些都與 OS scheduling 息息相關,我們暫時不討論這些議題。

接著我們將討論ThreadBackgroundWorkerThreadPool如何運用在 multithreading 上。

Thread Class

使用System.Threading創建 thread 是.NET 中最簡單且直觀的方式,直接看範例程式碼:

class Program
{
    static void Main(string[] args)
    {
        Console.WriteLine("Start!!!");
        PrintOneToNumber(10);
        Console.WriteLine("Finish!!!");
        Console.ReadLine();
    }

    private static void PrintOneToNumber(int number)
    {
        for(int i = 1; i <= number; i++)
        {
            Console.Write(i);
        }
        Console.WriteLine();
    }
}

上面這段程式碼是沒有使用 thread 的狀況,我們來看看 output:

Start!!!
12345678910
Finish!!!

接著我們創建一個 thread 來跑這PrintOneToNumber這個 function:

class Program
{
    static void Main(string[] args)
    {
        Console.WriteLine("Start!!!");
        CreateThreadToPrintOneToNumber(10);        Console.WriteLine("Finish!!!");
        Console.ReadLine();
    }
    private static void CreateThreadToPrintOneToNumber(int number)    {        Thread thread = new Thread(new ParameterizedThreadStart(PrintOneToNumber));        thread.Start(number);    }
    private static void PrintOneToNumber(object number)
    {
        for(int i = 1; i <= (int)number; i++)
        {
            Console.Write(i);
        }
        Console.WriteLine();
    }
}

output:

Start!!!
Finish!!!
12345678910

上面我們在CreateThreadToPrintOneToNumber裡面使用了System.Threading.Thread來建立一個 thread,由於我們的PrintOneToNumber是需要帶參數的,所以我們需要使用System.Threading ParameterizedThreadStart 進行委派(delegate)。須注意第 16 行我們將number的型別從int換成object,這是因為System.Threading ParameterizedThreadStart只允許參數型別為 object 的 function,我們也可以使用 lambda 簡化此部分:

class Program
{
    static void Main(string[] args)
    {
        Console.WriteLine("Start!!!");
        CreatThreadToPrintOneToNumber(10);
        Console.WriteLine("Finish!!!");
        Console.ReadLine();
    }

    private static void CreatThreadToPrintOneToNumber(int number)
    {
        Thread thread = new Thread(() => PrintOneToNumber(number));
        thread.Start();
    }

    private static void PrintOneToNumber(int number)
    {
        for(int i = 1; i <= number; i++)
        {
            Console.Write(i);
        }
        Console.WriteLine();
    }
}

我們來看看使用 thread 前後差異,在沒有任何新的 thread 被建立的情況下,所有程式碼都 run 在 main thread 上:

                | Start!!! |  12345678910 | Finish!!! |
Main Thread  ---------------------------------------------

在來看看我們後來使用 thread 的版本:

                | Start!!! | Finish!!! |
Main Thread  ---------------------------------------------
                                         | 12345678910 |
Child Thread ---------------------------------------------

這裡要提到Thread.IsBackground這個屬性,這個屬性預設是false代表我們在建立 thread 時它都是屬於 foreground thread,我們在上面的程式碼使用了Console.ReadLine()讓使用者輸入任意鍵才會繼續執行,但就算把這段拔掉 child thread 依舊會執行完畢,因為前面有說過所有 foreground thread 執行結束 application 才會真正停止,但我們將Thread.IsBackground設成 true,再把Console.ReadLine()拔掉,我們就能驗證上面說當所有 foreground thread 結束,background thread 也會一併中止這件事:

class Program
{
    static void Main(string[] args)
    {
        Console.WriteLine("Start!!!");
        CreatThreadToPrintOneToNumber(10);
        Console.WriteLine("Finish!!!");
    }

    private static void CreatThreadToPrintOneToNumber(int number)
    {
        Thread thread = new Thread(() => PrintOneToNumber(number));
        thread.IsBackground = true;
        thread.Start();
    }

    private static void PrintOneToNumber(int number)
    {
        for(int i = 1; i <= number; i++)
        {
            Console.Write(i);
        }
        Console.WriteLine();
    }
}

output:

Start!!!
Finish!!!
12

Child thread 只來得及 print 12就被結束了,每次執行不一定有一樣結果,有時候連第一次迭代都還來不及就被結束了。

ThreadPool Class

建立 thread 是有負擔的,每次建立一個 thread 需耗費 1 MB 的 memory 以及幾百微秒(μs)的 CPU time,所以我們不能肆無忌憚的一直建立 thread,毫無考慮的增加可能導致效能變得更差,因為當我們建立太多的 thread 代表 CPU 與 memory 必須分配更多資源給我們,相對地等同於搶走其他 OS 上的基礎程式資源(權重較低)使得電腦整體變得更慢。但由我們自己來評估何謂最佳的 thread 數也是很困難的,所以我們可以交給Common Language Runtime(CLR),CLR 有其自己的一套 algorithm 來定義何謂最佳的 thread 數量在任何時間點,它會管理一個 threads 的 pool,在程式中就是這裡要介紹的ThreadPool,每個 application 都有它自己的ThreadPool,thread 的最佳數量在不同的.NET frameworks 版本也都不一樣:

  • .NET Framework 2.0 可設每個核心 25 個
  • .NET Framework 3.5 可設每個核心 250 個
  • .NET Framework 4.0 & 32-bit 可設 1023 個
  • .NET Framework 4.0 & 64-bit 可設 32768 個

來看看改用ThreadPool的版本:

class Program
{
    static void Main(string[] args)
    {
        Console.WriteLine("Start!!!");
        CreatThreadToPrintOneToNumber(10);
        Console.WriteLine("Finish!!!");
        Console.ReadLine();
    }

    private static void CreatThreadToPrintOneToNumber(int number)
    {
        ThreadPool.QueueUserWorkItem(PrintOneToNumber, number);
    }

    private static void PrintOneToNumber(object number)
    {
        for(int i = 1; i <= (int)number; i++)
        {
            Console.Write(i);
        }
        Console.WriteLine();
    }
}

output:

Start!!!
Finish!!!
12345678910

ThreadPool可以設置其最大與最小的 thread 數:

  • ThreadPool.SetMinThreads
  • ThreadPool.SetMaxThreads

在使用ThreadPool時,須注意一些事項:

  • ThreadPool是 background thread,若需要 foreground thread,那麼ThreadPool可能不適合。
  • 若須要針對 thread 的權重進行配置,那麼ThreadPool也不適用。
  • ThreadPool預設是 MTA,所以若需要 STA 也不適用。
  • 無法替ThreadPool配置 name 屬性(Thread有此屬性可讓我們存取)。

上面程式碼是使用ThreadPool的其中一種方式還有其他方式也是等同於使用ThreadPool,所以我們整理一下:

  1. Task Parallel Library(.NET Framework 4.0 以上)
  2. Asynchronous delegates
  3. BackgroundWorker
  4. ThreadPool.QueueUserWorkItem

在某些情況下也等同於間接使用ThreadPool:

  • WCF, Remoting, ASP.NET 與 ASMX Web Services 等 server 型應用程式
  • System.Timers.TimerSystem.Threading.Timer
  • 在.NET Framework 中使用 Async 結尾與 Begin 開頭的方法
  • PLINQ

使用ThreadPool有一個特點,我的電腦 thread 數(Logical processors)為 8,則前 8 個 threads 會被立刻建立且執行,之後的 thread 會以一定的間隔時間建立後執行,且無法使用ThreadPool.SetMaxThreads設低於 8 個(以我的電腦為例), 我們可以寫個簡單的程式驗證此件事:

static void ThreadPoolTest()
{
    for (int i = 0; i < 500; i++)
    {
        var count = i;
        ThreadPool.QueueUserWorkItem((s) =>
        {
            Console.WriteLine("Count: {0}, Thread Id: {1}", count, Thread.CurrentThread.ManagedThreadId);
            Thread.Sleep(3000000);
        });
    }
}

static void Main(string[] args)
{
    ThreadPool.SetMaxThreads(4, 4);
    ThreadPoolTest();
    Console.ReadLine();
}

//Count: 0, Thread Id: 4
//Count: 1, Thread Id: 5
//Count: 2, Thread Id: 6
//Count: 3, Thread Id: 7
//Count: 4, Thread Id: 8
//Count: 7, Thread Id: 9
//Count: 5, Thread Id: 10
//Count: 6, Thread Id: 11
//Count: 8, Thread Id: 12
//Count: 9, Thread Id: 13
//Count: 10, Thread Id: 14
//...

BackgroundWorker

如上面提到的,BackgroundWorker也會使用到ThreadPool,它能提供給我們更多權限去管理ThreadPool,例如它提供WorkerReportsProgressReportProgressProgressChanged讓我們監控 thread 的狀況,CancelAsync用來取消此 thread。BackgroundWorker隸屬於System.ComponentModel,讓我們來看看程式碼:

class Program
{
    static void Main(string[] args)
    {
        var backgroundWorker = new BackgroundWorker
        {
            WorkerReportsProgress = true,
            WorkerSupportsCancellation = true
        };

        backgroundWorker.ProgressChanged += ProgressChanged;
        backgroundWorker.RunWorkerCompleted += RunWorkerCompleted;
        backgroundWorker.DoWork += SimulateServiceCall;
        backgroundWorker.RunWorkerAsync();
        Console.WriteLine("To Cancel Worker Thread Press C.");
        while (backgroundWorker.IsBusy)
        {
            if (Console.ReadKey(true).KeyChar == 'C')
            {
                backgroundWorker.CancelAsync();
            }
        }
    }

    private static void ProgressChanged(object sender, ProgressChangedEventArgs e)
    {
        Console.WriteLine($"{e.ProgressPercentage}% completed");
    }

    private static void RunWorkerCompleted(object sender, RunWorkerCompletedEventArgs e)
    {
        if (e.Cancelled)
        {
            Console.WriteLine("Canceled!");
        }
        else if (e.Error != null)
        {
            Console.WriteLine(e.Error.Message);
        }
        else
        {
            Console.WriteLine($"Result from service call is { e.Result }");
        }
    }

    private static void SimulateServiceCall(object sender, DoWorkEventArgs e)
    {
        var worker = sender as BackgroundWorker;
        StringBuilder data = new StringBuilder();
        for (int i = 1; i <= 100; i++)
        {
            if (!worker.CancellationPending)
            {
                data.Append(i);
                worker.ReportProgress(i);
                Thread.Sleep(100);
            }
            else
            {
                e.Cancel = true;
                return;
            }
        }
        e.Result = data;
    }
}

這裡要稍微講一下 Event-Based Asynchronous Pattern(EAP),此 pattern 能夠簡單的提供使用 multithreading 的能力而無須自行啟動或管理 thread,BackgroundWorkerWebClient都是基於此 pattern 設計的。

接著我們先來看DoWorkRunWorkerAsyncRunWorkerCompleted,前兩個算是必要的,從命名就能看出它們的用途,接下來一一介紹:

  • DoWork: 接受一個 event 其中包含我們需要讓此 thread 做的事
  • RunWorkerAsync: 請求此 thread 開始執行DoWork
  • RunWorkerCompleted則是當DoWork做完或者有 throw error 接著執行的 event

要使BackgroundWorker支援 progress reporting 需要以下幾個步驟:

  1. WorkerReportsProgress這個 property 設成 true。
  2. DoWork的 handle event 中使用ReportProgress,它可以接收percentageProgress(int)與userState(object)兩個參數。
  3. 配置ProgressChanged event,此 event 需要有ProgressPercentage參數讓我們使用ReportProgress過來的資料。

要使BackgroundWorkder支援 cancellation 需要以下幾個步驟:

  1. WorkerSupportsCancellation這個 property 設成 true。
  2. DoWork的 handle event 中判斷CancellationPending這個 property 是否為 true,若為 true 我們可以將DoWorkEventArgs中的Cancel property 設為 true,這樣在最後的RunWorkerCompleted被執行時就會知道這是被 cancel 的。
  3. 呼叫CancelAsync來請求 cancellation。

總結

最我們來說說 parallel programming 的優缺點:

優點:

  • 增進 performance,將 task 分散在不同 thread 的上,平行執行能夠讓我們更快速地完成。
  • 改善 GUI 上 user 的使用者體驗,我們將一些 I/O 的操作交由非 GUI thread 去執行,讓 GUI thread 能夠專心的處理與 user 的交互行為。
  • 更有效的利用電腦資源。

缺點:

  • 增加 debug 與測試的複雜度。
  • Context switch 產生額外的開銷,無論是 thread 層面或者 process 層面。
  • 若為 concurrency 需注意 race condition 與 deadlock。

可能還有些沒提到的優缺點,這些都是我們面臨大型專案需要考慮到的因素。
